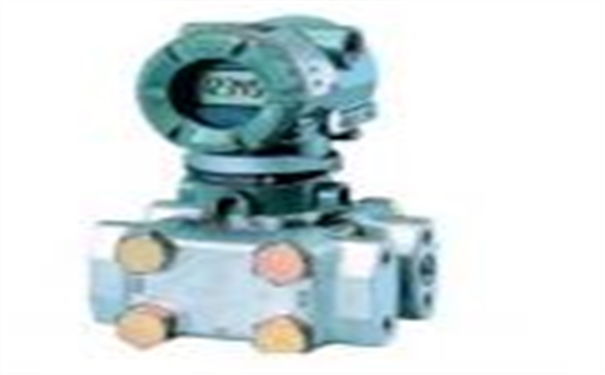

EJA采用了先进的单晶硅谐振式传感器技术,自投放市场以来,以其优良的性能受到客户好评.是社会生活中必不可少的呢,有这个东西不会使用也是麻烦,万一要是错了岂不是贻笑大方啊,孰能生巧,是每个人都知道的道理,但是不了解这个东西也是不行的.没事这些问题都不用担心由小编来为大家解决.以下是小编为大家整理的关于EJA特点简介以及工作原理的内容.

　　一、EJA主要特点介绍

　　1、世界首创-单晶硅谐振传感器

　　2、采用微电子机械加工高新技术(MEMS)

　　3、传感器直接输出频率信号,简化与数字系统的接口

　　4、高精度,一般为±0.075%

　　5、高稳定性和可靠性

　　6、连续十万次过压试验后影响量≤0.03%/16MPa

　　7、连续工作五年不需要调校零点

　　8、BRAIN/HART/FF现场总线三种通讯协义供选择

　　9、完善的自诊断及远程设定通讯功能

　　10、可无需三阀组而直接安装使用

　　11、基本品的接液膜片材质为:哈氏合金C-276(小型标准为3.9kg)

　　12外部零点/量程调校

　　二、工作原理简介

　　由单晶硅谐振式传感器上的两上H形的振动梁分别将差压、压力信号转换成频率信号,送到脉冲计数器,再将两频率之差直接传递到CPU进行数据处理,经D/A转换器转换为与输入信号相对应的4~20mADC的输出信号,并在模拟信号上叠加一个BRAIN/HART数字信号进行通信. 膜盒组件中内置的特性修正存贮器存贮传感器的环境温度、静压及输入/输出特性修正数据,经CPU运算,可使变送器获得优良的温度特性和静压特性及输入/输出特性. 通过I/O口与外部设备(如手持智能终端BT200或275以及DCS中的带通信功能的I/O卡)以数字通信方式传递据,即高频2.4kHz(BRAIN协议)或1.2kHz(HART协议)数字信号叠加在4~20mA信号线上,在进行通讯时,频率信号对4~20mA信号不产生任何的影响.

　　1、 结构原理单晶硅谐振传感器的核心部分,即在一单晶硅芯片上采用微电子机械加工技术(MEMS),分别在其表面的中心和边缘作成两个形状、大小完全一致的H形状的谐振梁(H型状谐振器有两个振梁),且处于微型真空腔中,使其即不与充灌液接触,又确保振动时不受空气阻尼的影响.

　　2、 谐振梁振动原理 硅谐振梁处于由永久磁铁提供的磁场中,与变压器、放大器等组成一正反馈回路,让谐振梁在回路中产生振荡.

　　3、 受力情况 当单晶硅片的上下表面受到压力并形成压力差时将产生形变,中心处受至压缩力,边缘处受到张力,因而两个形状振梁分别感受不同应变作用,其结果是中心谐振梁受压缩力而频减少,边侧谐振梁因受张力而频率之差对应不同的压力信号.

　　EJA优良性能 1、 优良的温度影响特性 2、 优良的静压影响特性 3、 优良的单向过压特性

　　EJX系列产品: 是采用单晶硅传感器的高品质的电子差压变送器,适用于液体、气体或蒸汽的流量以及液位、密度和压力测量.可以通过内藏显示表或BRAIN协议或HART通讯协议显示其静压.还具有快速响应、通讯协议远程设定、自诊断功能以及任选高/低压力报警状态输出功能等特征.可提供FF现场总线型. EJX系列标准配置具有TUV认证.除FF现场总线型外都适用于SIL2场合.

　　以上是小编整理的关于EJA特点简介以及工作原理的相关内容，希望对大家能有所帮助，有兴趣的朋友可以收藏关注哦
