液体涡轮流量计

2017-11-13 8:44:59

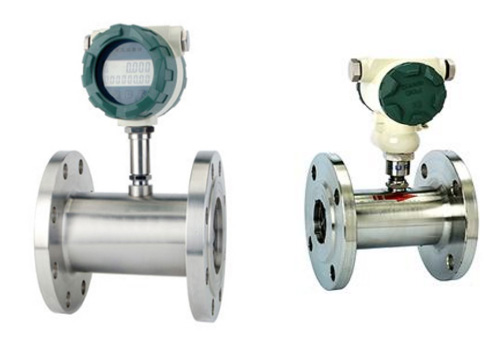

涡轮流量计ZX-LWGY

一、用 途:

涡轮流量计ZX-LWGY-1与显示仪表配套组成涡轮流量计,传感器具有精度高,重复性好,寿命长操作简单等特点。可广泛应用于石油,化工,冶金,造纸等行业测量液体的体积瞬时流量和体积总量。

二、特点:

 ◆ 压力损失小,叶轮具有防腐功能。
 ◆ 具有较高的抗电磁干扰和抗震动能力,性能可靠,工作寿命长。
 ◆ 整机功能强,功耗低,性能优越。具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%。
 ◆ 仪表系数可由按键在线设置,并可显示在LCD屏上,LCD屏直观清晰,可靠性高。
 ◆ 采用EEPROM对累积流量、仪表系数进行掉电保护。

三、主要技术参数:

 ◆ 准确度:0.5级、1.0级;
 ◆ 使用条件:
  1、 环境温度-20℃~50℃;
  2、 相对温度:5%~95%;
  3、 被测介质温度:-20℃~120℃;
  4、 大气压力:86Kpa~106Kpa;
  5、 防爆等级:EXIIBT4.
 ◆ 信号传输距离:传感器至显示器的距离可达1000m。

四、 电气特性:

1、 显示方式:
  (1)LWGY 远传输出型:三线制脉冲输出(配显示仪表);
  (2)LWY  现场显示型:8位LCD显示累积流量,单位(m3)
                         5位LCD显示瞬时流量,单位(m3/h)
  (3)LWGB 远传输出型:二线制4~20mA信号输出(可现场显示瞬时流量)。
2、输出功能:
  (1)LWGY 型脉冲输出,p-p值由供电电源确定;
  (2)LWY 型可带脉冲输出或4~20mA两线制电流输出;
  (3)LWGB 型4~20mA两线制电流输出(可4位数字显示瞬时流量)。
3、供电电源:
  (1)LWGY:DC5~24V;
  (2)LWY:3V锂电池安装于仪表内部可连续使用八年以上;
  (3)LWGB:DC24V。

五、 仪表结构及安装方式:
      1、 仪表安装采用法兰连接、螺纹连接及夹装式;
  2、 安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致,且上游直管段应≥20DN,下游直管段应≥5DN(DN为管道内径)。
  3、传感器应远离外界磁场,如不能避免,应采取必要的措施;
  4、为了检修时不至影响液体的正常输送,应在传感器两端的直管段外安装旁通管道;
  5、传感器露天安装时,请做好放大器插头的防水处理;
  6、传感器与显示仪表的接线,应根据放大器的电源来选择接线方式。
