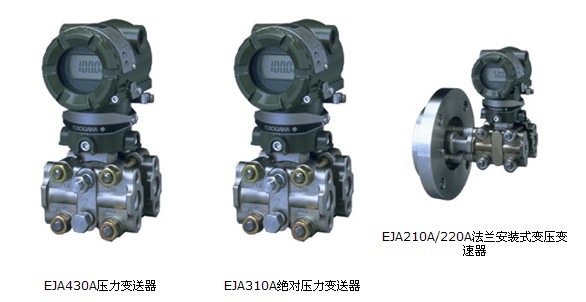

EJA210A液位变送器

2017-11-13 10:26:39


一、产品简介


EJA210A和EJA220A法兰安装式差压变送器用于测量含有固体和沉淀性液体和蒸汽的液位和密度,然后将其转变成4-20mADC的电流信号输出。EJA210A和EJA220A也可以通过BRAIN手操器或CENTUM CS/μXL或HART 375手操器相互通讯,通过它们进行设定和监控等。

应用

类型

型号

膜盒

量程(KPa)

工作压力

液位开口、闭口容器

平膜片

EJA210A

EJA220A

M

1-100

基于法兰规格

凸膜片

H

5-500MPa

窗体顶端



二、产品选型一览表

基本规格代码:EJA210A-DMWJ1A5A-92NN

1项:输出信号

-D4-20mA DC/BRAIN协议数字通讯-E4-20mA DC/HART协议数字通讯-FFF现场总线通讯



2项:测量量程(膜盒)

M1-100KPaH5-500KPa



3项:高压侧(法兰侧)接液材质

W哈氏合金C-276 JIS SUS316



4项:法兰规格

J1JIS 10KJ2JIS 20KA1ANSI150A2ANSI300P1JPI150P2JPI300D2DIN PN10/16D4DIN PN25/40G2GB PN10/16G4GB PN25/40



5项:法兰尺寸/材质

A50mm(2")/JIS S25CB50mm(2")/JIS SUS304C50mm(2")/JIS SUS316



6项:低压侧过程接口

0无过程接头(Rc1/4内螺纹在容室法兰上)1Rc1/4内螺纹过程接头2Rc1/2内螺纹过程接头31/4NPT内螺纹过程接头41/2NPT内螺纹过程接头5无过程接头(1/4NPT内螺纹在容室法兰上)



7项:螺栓和螺母材质

AJIS SCM435BJIS SUS630CJIS SUH660



8项:安装方式

-9水平配管连接,左边高压



9项:电气接口

0G1/2内螺纹,一个电气接口21/2NPT内螺纹,二个电气接口,无盲塞3Pg13.5内螺纹,二个电气接口,无盲塞4M20内螺纹,二个电气接口,无盲塞5G1/2内螺纹,二个电气接口,一个盲塞71/2NPT内螺纹,二个电气接口,一个盲塞8Pg13.5内螺纹,二个电气接口,一个盲塞9M20内螺纹,二个电气接口,一个盲塞



10项:内藏显示表

D数字显示表E数字显示表带测量范围设置钮N无



11项: -

N一直为N
