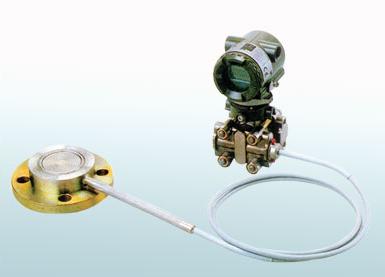

EJA438W/EJA438N隔膜式压力变送器

2017-11-13 10:30:24


1.产品简介:

密封隔膜是用于防止管道中的介质直接进入差压变送器里的压力传感器组件中,它与变送器之间是靠注满流体的毛细管连接起来的。EJA438W、EJA438N隔膜密封式压力变送器用来测 量气体、液体和蒸汽的压力,然后将其转变成4-20mADC的电流信号输出。EJA438W、 EJA438N也可以通过BRAIN手操器或CENTUM CS/μXL或罗斯蒙特HART 375手操器相互通讯,通过它们 进行设定和监控等。









量程(MPa)

较大工作压力

压力(隔膜密封式)

凸膜片

EJA438N

A

0.06-3

基于法兰规格

B

0.46-7

平膜片

EJA438W

A

0.06-3

B

0.46-14

2.产品选型一览表

基本规格代码: EJA438N-DASJ12DA-AB01-92NN

1项:输出信号

-D4-20mA DC/BRAIN协议数字通讯-E4-20mA DC/HART协议数字通讯-FFF现场总线通讯


2项:测量量程(膜盒)

A0.06-3MPa(0.6-30kgf/cm2)B0.46-7MPa(4.6-70kgf/cm2)


3项:接液件材质

S[隔膜]JIS SUS316L [管子]JIS SUS316L [其它]JIS SUS316


4项:法兰规格

J1JIS 10KJ2JIS 20KJ4JIS 40KA1ANSI 150A2ANSI 300P1JPI 150P2JPI 300D2DIN PN10/16D4DIN PN25/40G2GB PN10/16G4GB PN25/40G6GB PN100


5项:隔膜凸出长度(X2

2X2=50mm4X2=100mm6X2=150mm


6项:法兰尺寸/材质

D80mm(3")/JIS S25CE80mm(3")/JIS SUS304F80mm(3")/JIS SUS316


7项:螺栓和螺母材质

AJIS SCM435BJIS SUS630


8项:充灌液

-A一般用(硅油) 接液温度-10-250℃ 环境温度-10-60℃-B一般用(硅油) 接液温度-30-180℃ 环境温度-15-60℃


9项:

B一直为B


10项:毛细管长度(m

01毛细管长度1米02毛细管长度2米03毛细管长度3米04毛细管长度4米05毛细管长度5米


11项:安装方式

-9水平配管连接,左边高压毛细管从前部引出


12项:电气接口

0G1/2内螺纹,一个电气接口21/2NPT内螺纹,二个电气接口,无盲塞3Pg13.5内螺纹,二个电气接口,无盲塞4M20内螺纹,二个电气接口,无盲塞5G1/2内螺纹,二个电气接口,一个盲塞71/2NPT内螺纹,二个电气接口,一个盲塞8Pg13.5内螺纹,二个电气接口,一个盲塞9M20内螺纹,二个电气接口,一个盲塞


13项:内藏显示表

D数字显示表E带测量范围设定按钮的数字显示表N


14项:安装托架

AJIS SECC 2"管安装(平托形)BJIS SUS304 2"管安装(平托形)N
