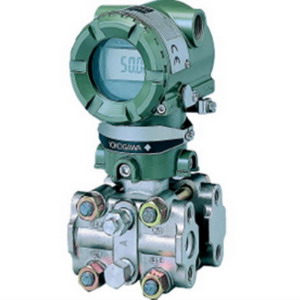

EJA120A微差压变送器

2017-11-13 10:32:25


一、产品简介

       EJA120A微差压变送器用于测量微小差压,然后将其转变成4-20mADC的电流信号输出。EJA120A也可以通过BRAIN手操器或HART 375手操器相互通讯,通过它们进行设定和监控等。

应用

类型

型号

膜盒

量程(KPa)

较大工作压力(KPa)

微差压

常规安装

EJA120A

E

0.1-1

50

二、产品选型一览表

基本规格代码,例如:EJA120A-DES5A-92NN

1项: 输出信号

-D4-20mA DC/带数字通讯(BRAIN协议)-E4-20mA DC/带数字通讯(HART协议)-FFF现场总线通讯


2项: 测量量程(膜盒)

E0.1-1KPa


3项: 接液件材质

SJIS SCS14A JIS SUS316L JIS SUS316


4项: 过程接口

0无过程接头(Rc1/4内螺纹在容室法兰上)1Rc1/4内螺纹过程接头2Rc1/2内螺纹过程接头31/4NPT内螺纹过程接头41/2NPT内螺纹过程接头5无过程接头(1/4NPT内螺纹在容室法兰上)


5项: 螺栓和螺母材质

AJIS SCM435 50KPaBJIS SUS630 50KPaCJIS SUH660 50KPa


6项: 安装方式

-2垂直配管连接,右边高压,上部安装过程接头-3垂直配管连接,右边高压,下部安装过程接头-6垂直配管连接,左边高压,上部安装过程接头-7垂直配管连接,左边高压,下部安装过程接头-8水平配管连接,右边高压-9水平配管连接,左边高压


7项: 电气接口

0G1/2内螺纹,一个电气接口21/2NPT内螺纹,二个电气接口,无盲塞3Pg13.5内螺纹,二个电气接口,无盲塞4M20内螺纹,二个电气接口,无盲塞5G1/2内螺纹,二个电气接口,一个盲塞71/2NPT内螺纹,二个电气接口,一个盲塞8Pg13.5内螺纹,二个电气接口,一个盲塞9M20内螺纹,二个电气接口,一个盲塞


8项: 显示表头

D数字显示表E数字显示表带测量范围设置钮N无表头


9项: 安装托架

AJIS SECC 2"管安装(平托架)BJIS SSUS304 2"管安装(平托架)CJIS SECC 2"管安装(L型托架)DJIS SSUS304 2"管安装(L型托架)N无安装支架


EJA120A-DES5A-92NN
